節能鋁排管（鋁合金翼片管蒸發器）介紹
一、概述：

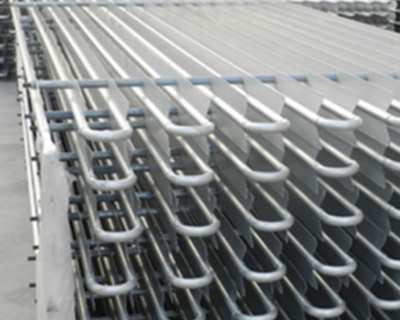

鋁排（鋁合金翼片管蒸發器）為翼片和管一體壓鑄成型結構，主要用于20℃至-45℃冷庫的制冷系統中，是各類食品冷凍、冷藏庫中較理想的蒸發器。


二、節能鋁排主要特點：
1、節能效果卓著：
具有五大優點：（1）導熱能力好：鋁合金具有優良的導熱能力，制冷劑的蒸發溫度和鋁排外表面溫差會減小，蒸發溫度會增高，壓縮機的能效比增加，能耗減少;（2）結構特殊：鋁合金翼片管的翼片與鋁管平行，形成片狀形狀，成型的鋁排將片狀翼片管平行固定，組成了若干個平行通道，制冷系統工作時冷空氣在通道內形成煙道效應，被加速下沉，對流加快，所以降溫速度快，達到設定溫度時壓縮機停止運轉，節省大量電能；（3）設置好，效率高：鋁排的投影面積和蒸發面積比可做到一比三或一比四，這樣鋁排可全部安裝在冷庫頂面上，這樣一來，一可以使單位面積的換熱能力比使用壁排效率更高更節能，二它有一定的蓄冷效果，壓縮機工作時的頻繁啟動率降低，節省一定的電能消耗；（4）重量輕，安裝方便： 鋁排的重量與蒸發器面積比，是Ф38鋼管六分之一左右，安裝方便能節省大量結構投資，同時節省了生產結構部分的能源消耗；（5）制冷劑用量少： 鋁排使用的翼片管是外翼片內螺紋結構，制冷劑的充注量會大大減少，能節省制冷劑費用，同時節省了制冷劑生產時的能源消耗。
2、食品干耗少：

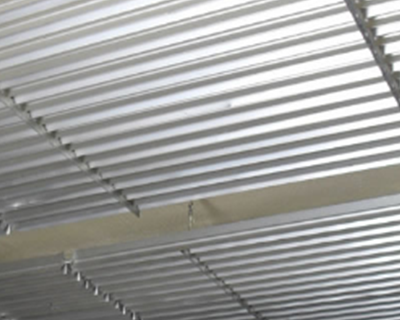

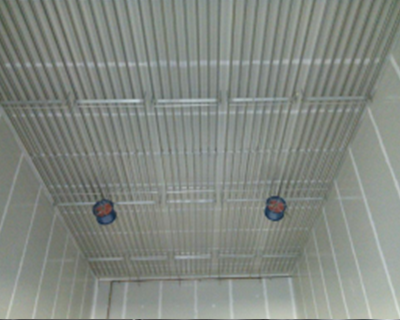

鋁排吊裝于庫頂，形成直冷式自然對流傳熱，使被冷卻的食品干耗降至最少。食品的干耗在壓縮機工作時加劇，停機時緩解,由于鋁排降溫速度特別快，壓縮機工作時間縮短，停機時間長，所以用此鋁排制作的冷庫與傳統冷排制作的冷庫相比，食品干耗更少，食品保鮮效果更好，鋁排上結霜也更少，從而使庫內濕度適中，溫度穩定，恒溫恒濕效果好。
3、電熱化霜功能：
選用長壽命、耐高溫、高絕緣等級的電加熱線,同時配有接水槽，結束了冷排管化霜難的問題。
4、排管耐壓高：
鋁翼片和管一次壓鑄成型結構，翼片和鋁管的強度相互得到提高，鋁管耐壓也大大提高，出廠時都經過2.5MP氣密檢驗，做4.5MP耐壓壽命試驗時，鋁排安然無恙。
5、系統干凈延長壓縮機的使用壽命：
管內經過特殊處理，保證鋁排內部潔凈。采用防腐能力強的鋁合金牌號，表面經過特殊工藝處理，使用壽命在20年以上，同時符合食品衛生標準。
6、制冷劑氟、氨兩用，擴大了使用范圍。
三、產品生產參照標準： GB/T15386—94
四、電熱化霜功能：
鋁排設計有電熱化霜功能，可選配，功率按120w/m2 計算。
五、排面積的計算與壓縮機配比
  1、蒸發面積的計算：翼片管的外周長是0.3米，翼片管的總長度乘以翼片管的外周長即為蒸發面積。如型號ZFL-7型，管總長為12根管×2米（管長）=24米，24米×0.3米=7.2米2
  2、鋁排與壓縮機的配比：翼片管與空氣的換熱能力K值約為8w/m2.℃也可采用簡便方法計算，當冷藏庫庫溫設定在-18℃時，可按半封閉壓縮機的排氣量乘以系數2得數即為應配鋁排的蒸發面積平方米數，如5匹中溫壓縮機排氣量為18m3/h×2=36m2 此種配比時，蒸發溫度與庫內溫度差約為10℃,節能效果相當理想。蒸發面積配小時溫度差會增大，壓縮機的制冷量會減小，耗電量增加。
冷庫配鋁排簡易計算方法
1、50m3以下，    高3米以下的：底面積的2－2.5倍。
2、50m3－100m3      底面積的2倍。
3、100－300m3：  底面積的1.8倍。
4、300－500m3：  按每立方0.5m2計算。
5、500－1000m3： 按每立方0.45m2計算。
6、1500－2000m3：按每立方0.4m2計算。
7、2000m3以上：  按0.18－0.26m2/m3
注：根據冷庫用途、溫度、熱負荷大小，計算后調整。

鋁排常用翅型：
￠25×130二翅片　　　每米0.29平方    (帶內齒）
￠25×150二翅片　　　每米0.33平方
￠32×150二翅片    　  每米0.34平方
 ￠32三翅    　 　　   每米0.495平方

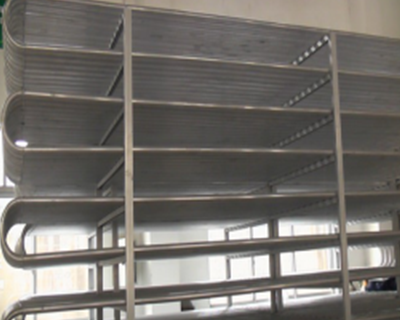

擱架管：
  ￠32　　　      　每米0.68平方
  ￠25　　　     　 每米0.65平方
